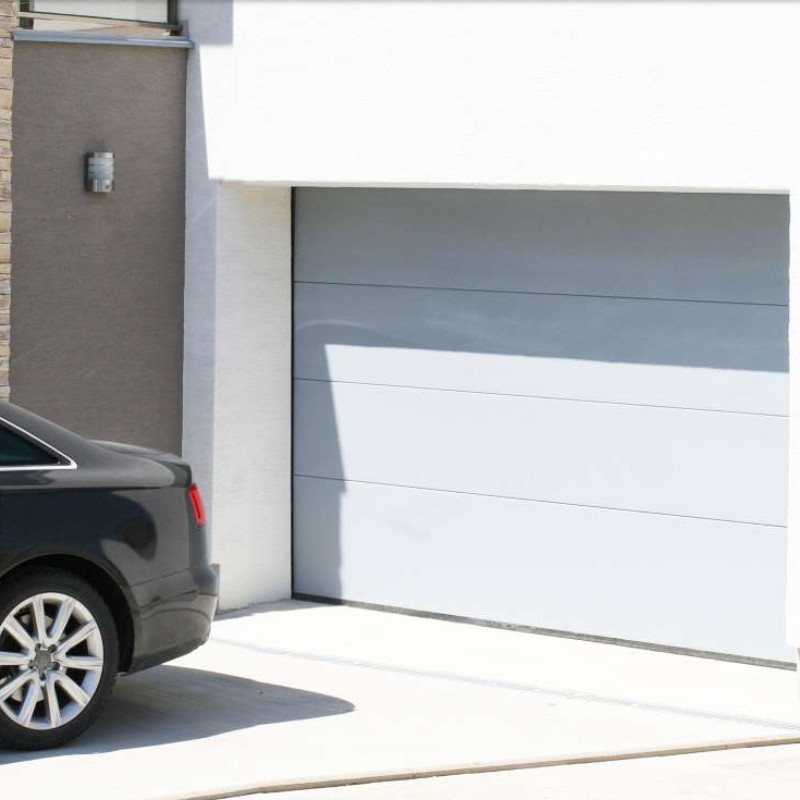

Sekciová garážová brána, kovanie PREGO

Sekciová brána s kovaním PREGO je vhodná do garáží s nižším nadpražím. Je určená do otvorov max. šírky 6000 mm a výšky 3500 mm, s výškou nadpražia min. 200 mm. Brána je zložená z pozdĺžne členených sekcií, ktoré pri otvorení brány plynule zachádzajú po vodiacich koľajniciach pod strop. Sekcie sú spojené bezpečnostnými zámkami proti privretiu prstov a vyplnené tvrdenou polyuretánovou penou. Tesnenie po celom obvode brány zabezpečujú horné a bočné tesnenia spolu s trojbodovým spodným vedením, ktoré dokonale prilieha k podlahe.

PRODUKT DOSTUPNÝ IBA NA PREDAJNI. Ak máte záujem o cenovú ponuku prejdite na konfiguráciu produktu a zadajte si dopyt.

NAŠE REALIZÁCIE >>

Zobraziť viac

Sekciová brána - popis výrobku

Na výrobu brán sa používajú špičkové komponenty od renomovaných dodávateľov spĺňajúce kritéria európskych noriem s označením CE, zaručujúce vysokú kvalitu finálneho výrobku.

Panel: plášť tvorí galvanizovaný plech hrúbky 0,45 mm s poplastovaným povrchom (panel CLASIC v bielej a antracitovej farbe - plech hrúbky 0,6 mm), výška sekcií 500 a 610 mm, hrúbka sekcie 40 mm s optimálnom ochranou proti úniku tepla, izolácia CFC - polyuretánová pena, sekcia v štyroch dizajnoch (panel CLASIC, AKTUAL, FINAL, LUXURY). Panely majú bezpečnostné prvky proti privretiu prstov.

Parametre: Hmotnosť samostatného panela je 11,0 kg/m2, hmotnosť panela s komponentami je 12,1 kg/m2, súčiniteľ prechodu tepla pri hrúbke plechu 0,6 mm U = 0,48 W/m2K, pri hrúbke plechu 0,45 mm U = 0,51 W/m2K.

Konštrukcia: galvanizovaná oceľ povrchovo upravená pozinkovaním. V základnej výbave vodiaca dráha, kompenzačné pružiny s poistkou proti pádu brány pri pretrhnutí pružiny. Kovanie zn. DOCO. Všetky pohyblivé časti kovania sú dimenzované a testované na 20 000 cyklov.

Ovládanie: manuálne (torzné pružiny) alebo elektromotorom (vypínač, diaľkové ovládanie, ovládanie mobilným telefónom).

Rozmery: brána sa vyrába na mieru podľa zameraných rozmerov, maximálne rozmery nájdete v tabuľke:

Stavebná pripravenosť

kraje stavebného otvoru musia byť rovné a začistené, s pravými uhlami
pred montážou musí byť dokončená podlaha alebo označený nultý bod stavby
v montážnom a funkčnom priestore brány sa nesmú nachádzať žiadne prekážky (potrubia, regály a pod.)
v prípade el. pohonu musí byť na strope umiestnená zásuvka 230V/50 Hz/6A, najlepšie v mieste predpokladaného umiestnenia pohonu, tzn. na hranici zastavanej hĺbky stropu (ZHS)

ZAMERANIE BRÁNY

Základná cenníková zostava

Panel: CLASSIC, FNAL, ACTUAL, LUXURY

Kovanie: STRIP, ŠTANDARD

Konštrukcia: vodiace dráhy

Ovládanie: manuálne

Bezpečnosť: vyrovnávajúce pružiny s poistkou proti pádu brány pri pretrhnutí pružiny, bezpečnostné prevedenie panelov proti privretiu prstov, poistka pri náraze na prekážku pri motorickom ovládaní

Doplnky: plastové madlo čierne (brána bez el. pohonu), montážny perforovaný uholník

Rezanie: skracuje sa vrchný panel a vertikálne profily kovania na výšku stavebného otvoru zadanú v objednávke

Príplatky

laminácia panelov (cca 65 odtieňov, len jednostranne, možné len pri type panelu CLASIC)
nástrek brány do RAL, do RAL štruktúra
kovanie PREGO, TUNEL, KARA
vytvorenie ostenia alebo nadpražia krycím profilom
motorické ovládanie s príslušenstvom
prechodové dvere s príslušenstvom
LED osvetlenie
presklenie brány okienkami, presvetľovacím panelom
vetracie mriežky
zámok na kľúč s guľovým držadlom
vnútorná blokovacia zarážka
montážne uholníky
zadný spojovací C profil
vyhotovenie CALMO

Kovanie PREGO

Ak chýba ostenie, môže byť nahradené krycím profilom š. 85 mm. Prechodové dvere sa pri tomto type kovania umiestňujú vždy do stredu brány.

VN - VÝŠKA NADPRAŽIA

pre ručné ovládanie min. 90 mm
pre automatické ovládanie min. 120 mm

VSO - VÝŠKA STAVEBNÉHO OTVORU

PV - PREJAZDOVÁ VÝŠKA

pre ručné ovládanie = VSO-176 mm
pre automatické ovládanie = VSO-46 mm

ZHS - ZASTAVANÁ HĹBKA STROPU

pre motory ERTE

ERTE ET 4015 800 N (do 12 m2)

ERTE ET 4015 1 000 N (do 13,5 m2)

ERTE ET 4015 1 200 N (do 15 m2)

do VSO 2 500 mm = 3,4 m - potrebná ZHS 3 500 mm

do VSO 3 000 mm = 3,9 m - potrebná ZHS 4 000 mm

do VSO 3 500 mm = 4,5 m - potrebná ZHS 4 600 mm

pre motory SOMFY

SOMFY DEXXO SMART io (do 10 m2)

SOMFY DEXXO Pro 1 000 3S io (do 15 m2)

do VSO 2 250 mm = 2,9 m - potrebná ZHS 3 400 mm

do VSO 2 750 mm = 3,5 m - potrebná ZHS 4 000 mm

do VSO 3 000 mm = 4,5 m - potrebná ZHS 5 000 mm

pre motory SOMMER

SOMMER Aperto A 550 L (do 9 m2)

SOMMER Aperto A 800 XL (do 15 m2) SOMMER 9110 base+ 1 100 N (do 20 m2)

do VSO 2 500 mm - potrebná ZHS 2 800 mm (netreba predĺženie)

do VSO 3 000 mm - potrebná ZHS 3 843 mm (s 543 mm predĺžením)

do VSO 3 500 mm - potrebná ZHS 4 896 mm (s 1 096 mm predĺžením)

bez motora VSO + 660 mm

SEKCIOVÁ BRÁNA vo vyhotovení CALMO (SO ZNÍŽENOU HLUČNOSŤOU CHODU)

Zníženie hlučnosti chodu brány je riešené použitím plastových pántov, tichých koliesok, odhlučnených držiakov horizontálneho vedenia a remeňovej dráhy motora. Samotné koliesko je zhotovené po obvode dotykovej plochy s vedením z mäkkého odolného plastu. Čapy pántov sú oceľové a osadené do plastu natesno, čím je zamedzený pohyb panelov voči sebe. Pri použití remeňovej dráhy, odhlučnených držiakov horizontálneho vedenia a plastovej sady pántov s mäkkými kolieskami je hlučnosť chodu brány nižšia v priemere o 15 dB.

SEKCIOVÁ BRÁNA vo vyhotovení ECO

Brána vo vyhotovení ECO sa dodáva bez prekladového profilu a tesnenia k prekladovému profilu. Tesnenie je umiestnené na lište horného panela brány. Pri štandardnom vyhotovení je tesnenie umiestnené na prekladovom profile.

SEKCIOVÁ BRÁNA s prechodovými dverami

ALTO - INTEGROVANÉ VSTUPNÉ DVERE SO ŠTANDARDNÝM PRAHOM

VNÚTORNÝ ROZMER DVERÍ: 900×1 727/1 947 mm (závisí od skladby panelov)

PRECHODOVÁ VÝŠKA DVERÍ (PV): min. 1 869 mm, max. 2 089 mm

VÝŠKA PRAHU: 90 mm

PROFIL: hliníkový, FARBA PROFILU: biela, strieborná, za príplatok RAL, laminácia

OTVÁRANIE: kľučka so zámkom

Z dôvodu zachovania pevnosti brány je prechodové dvere možné osadiť do brán s min. výškou 2 200 mm. Odporúča sa osadenie dverí v strede brány. Pri umiestnení v inom mieste ako v strede musí byť zachovaná podmienka minimálnej vzdialenosti dverí 500 mm od bočného okraja brány. Pri menšej bráne ako VSO 2 100 mm sa upravuje rozmer dverí tak, aby bola zachovaná výška neporušeného panelu nad dverami min. 150 mm.

Pri motorickom ovládaní brány je automaticky dodávaný k bráne integrovaný istiaci spínač prechodových dverí. Maximálna šírka brány s prechodovými dverami je 4 500 mm. Nad šírku brány 4 000 mm sa prechodové dvere vždy umiestňujú v strede brány. Pri kovaní STRIP sú prechodové dvere vždy v strede brány.
